Als erstes wurde der Schaltplan mit KiCad gezeichnet...

...und mit dem selben Programm das Layout erstellt.

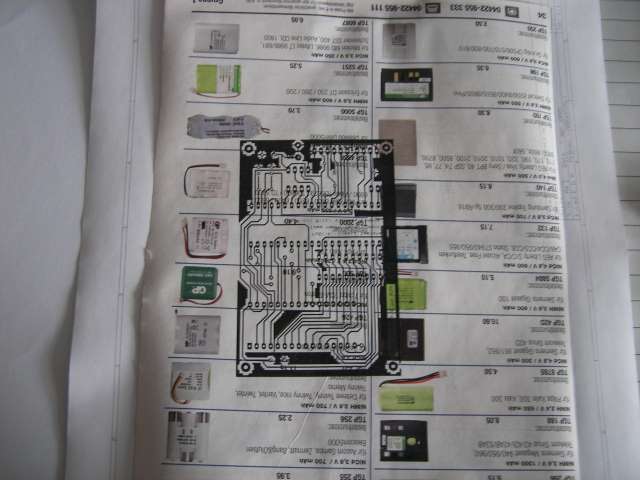

Ausgedruckt mit einem Laserdrucker, in meinem Fall mit dem Kyrocera Mita FS1010 auf ein glattes Stück Papier aus einem alten REICHELT- Katalog.

Das Platinenmaterial ist grob zugesägt auf die Größe des Layouts und wird mit Scheuerpulver und einer Bürste gereinigt.

Der Laminator wird auf ca. 170°C aufgeheizt

Der Print wird exakt ausgeschnitten...

...und mit dem Druck auf die gereinigte Platine gelegt.

Zusammen werden die Medien laminiert...ca. 4-5 mal

Aufgeweicht mit Wasser...

....kann man das Papier abrubbeln...

...bis kein Zelluloserest auf der Platine zurückbleibt.

Das Kupfer wird mit Ammoniumperoxodisulfat entfernt...

...in einem mehr oder minder geeignetem Behälter.

...Fertig!

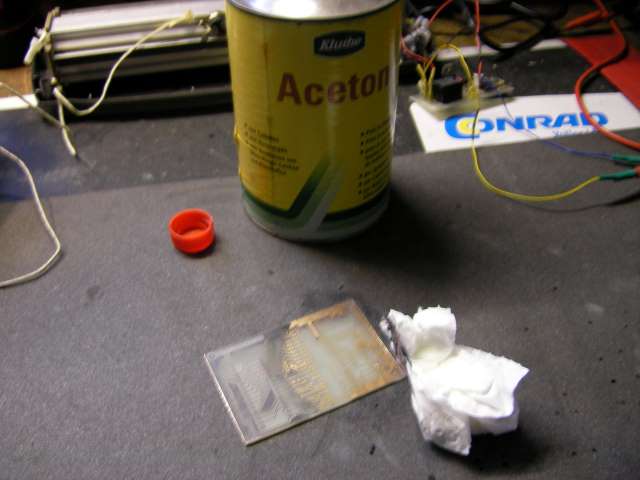

Der aufgetragene Toner wird mit Aceton abgewischt...

...und die Platine kann jetzt mit Lötlack beschichtet werden...

...als nächstes könnte...

...gebohrt werden.

Der Bestückungsdruck wird auch ( wie oben beschrieben) laminiert.

...und nu guck...incl. des Inhaltes von der Reicheltseite...:-) ,was natürlich nicht gewünscht ist...d.h. die Laminiervorgänge reduzieren...beim nächsten Mal !
